انواع جرثقیلهای باربرداری و کاربرد آنها در کارخانجات و خطوط تولید
بالابرهای بکسلی یا همان جرثقیلهای برقی با طراحیهای مدرن و زیادی ساخته شدهاند که هر نوع کاربرد خاص خود را دارد.
با طراحی و ساخت انواع ماشینآلات از جمله جرثقیلهای برقی جابجایی مواد و اشیاء سنگین، نیاز تمامی کارخانه های کشور جهت جابجایی در خطوط تولید و حمل بار در انبارها به راحتی فراهم شده و سرعت عمل جابجایی و ایمنی پرسنل را نیز برانگیخته است که این مورد مهم در صنعت بزرگ است. از این جهت گروه بازرگانی قراچورلو با فروش و واردات انواع بالابر بکسلی و جرثقیلهای برقی در ظرفیتهای مختلف با استانداردهای بینالمللی و با بهرهگیری از تکنولوژی مدرن و جدید از شرکتهای معتبر جهان همراه با گارانتی و خدمات پس از فروش واقعی در تمام نقاط کشور تلاش دارد تا نیاز صنعت کشور را برآورده سازد.
همه چیز دربارهی بالابر بکسلی (جرثقیل برقی)
بالابرهای بکسلی یا همان جرثقیلهای برقی با طراحیهای مدرن و زیادی ساخته شدهاند که هر نوع کاربرد خاص خود را دارد، بالابرهای برقی بکسلی در انواع مختلفی ساخته شده است که به دو نوع تک سرعته و دو سرعته تقسیم میشوند و با نیروی برق سه فاز و یا تک فاز کار میکنند و حتی سرعتهای حرکتی مختلفی را نیز دارا میباشند، به طور کلی بالابرهای بکسلی چهار کاره و یا دو کاره میباشند.
انتخاب مناسب، برای اکثر استفاده کنندگان، کاری سخت و گیج کننده است. قطعا شما هم با جداول پر از اعداد در کاتالوگ جرثقیل های سقفی برخورد کردهاید. برای انتخاب راحتتر و هوشمندانهتر برای شما لیستی از مهمترین مشخصات جرثقیلهای سقفی زنجیری آماده کردهایم.
جرثقیل سقفی چیست؟
مطمئنا میدانید که جرثقیل چیست؟ جرثقیل دستگاهی است که برای حمل وسیلههای سنگین در مکانهایی مانند انبارها، سولهها، در محیطهای صنعتی و .. مورد استفاده قرار میگیرد.
جرثقیلها انواع مختلفی دارند که ما در این مقاله میخواهیم در مورد جرثقیلهای سقفی صحبت کنیم. در ادامه با ما همراه باشید تا با جرثقیلهای سقفی بیشتر آشنا شوید.
جرثقیلهای سقفی در دو نوع دستی و برقی در بازار وجود دارند که افراد با توجه به نیاز خود و پس از مشخص کردن بار یا وسیلهای که می خواهند حمل کنند، میتوانند یکی از این دو را تهیه کنند.
جرثقیل سقفی را بسیاری از افراد با نامهای دیگری نظیر جرثقیل پل میشناسند. این جرثقیل در محیطهای صنعتی کاربرد دارد. جرثقیل سقفی تشکیل شده از یک باند فرودگاه موازی که دارای یک پل به عنوان پوشاننده شکافها مورد استفاده قرار میگیرد. جرثقیل پل به کمک تجهیزات نام برده شده بلند کردن اجسام را انجام خواهد داد که این کار را در امتداد همان باند به طور موازی توسط پل تعبیه شده در آن انجام میگردد. به طور کلی میتوان جرثقیل سقفی را به دو نوع تک پل و دو پل تقسیم کرد. هرکدام ویژگی خاص خود را دارند که برای خرید جرثقیل سقفی میتواند حائز اهمیت باشد.
کاربرد جرثقیل سقفی
جرثقیل سقفی را میتوان گفت که یکی از وسیلههای اصلی و مهم و مورد نیاز در صنایعی است که جابجایی بار بیشتری دارند. همانطور که در بالا اشاره شد از جرثقیل سقفی در جابجایی وسیلهها و بارها ور در محیطهایی مانند: انبارها، سولهها، سالنهای تولید، محیطهای صنعتی و … استفاده میشود.
انواع جرثقیل برقی سقفی
جرثقیل سقفی را بسیاری از افراد با نامهای دیگری نظیر جرثقیل پل میشناسند. این جرثقیل در محیطهای صنعتی کاربرد دارد. جرثقیل سقفی تشکیل شده از یک باند فرودگاه موازی که دارای یک پل به عنوان پوشاننده شکافها مورد استفاده قرار میگیرد. جرثقیل پل به کمک تجهیزات نام برده شده بلند کردن اجسام را انجام خواهد داد که این کار را در امتداد همان باند به طور موازی توسط پل تعبیه شده در آن انجام میگردد. به طور کلی میتوان جرثقیل سقفی را به دو نوع تک پل و دو پل تقسیم کرد. هرکدام ویژگی خاص خود را دارند که برای خرید جرثقیل سقفی میتواند حائز اهمیت باشد.
جرثقیل سقفی برقی تک پل: برای خرید جرثقیل سقفی برقی تک پل باید بدانیم که این نوع جرثقیل از قابلیت و کارایی بالای برخوردار بوده به این دلیل که قادر است در دو جهت طولی و عرضی، حمل و جابجایی بار داشته باشد و این سبب شده که از قابلیت بالای در مکانهای مثل سالنها برای جابجایی بار استفاده شود . این نوع جرثقیل با پوشش دادن کل محوطه از کارایی بالای برخوردار بوده . لازم به ذکر است که جرثقیل سقفی تک پل در دو حالت رونشین و آویز موجود میباشند که در نوع رونشین بر روی ریل نصب میشود و این قابلیت را دارد که در که بر روی ریل حرکت کند و در نوع آویز ، جرثقیل به حالت آویز بوده که جرثقیل در زیر ریل تیری آویزان بوده و حرکت میکند.
جرثقیل سقی برقی دوپل: از مزایای مهم برای خرید جرثقیل برقی سقفی دوپل این است که بهرهبرداری از این نوع جرثقیل بیشتر بوده به این دلیل که از سرعت و قدرت بیشتری برخوردار بوده و توانایی بیشتری در برابر فشار بار را دارد. از نقطه قوتهای جرثقیل سقفی برقی دوپل سازگاری با هر نوع محیطی بوده و ایمنی در کار را بیشتر در این نوع جرثقیل میبینیم. و از طراحیهای مختلفی برخوردار بوده که در دهانه های مختلفی ساخت شدهاند.
جرثقیل سقفی برقی آویز: این نوع جرثقیل در مواردی که قادر به نصب ستونها و تیرهای حمال نباشید با راهاندازی ساده جرثقیل سقفی برقی آویز این امکان را در محوطه سالن برای جابجایی اجسام داشته باشد و همچنین این قابلیت را دارد که بالابر را در هر مسیری جابجا کند. این نوع جرثقیل بیشتر در صنعت منو ریل کاربرد داشته و در دو نوع جرثقیل سقفی برقی آویز مستقیم و منحی میباشد.
ظرفیت جرثقیلهای سقفی
ابتدا باید بدانیم که جرثقیل سقفی چه وزنی را نیاز است بلند کند؟ هنگامی که مقدار وزن مورد نظر را داشته باشیم، میتوان ظرفیت مناسب جرثقیل سقفی را انتخاب کرد. معمولا برای اطمینان بیشتر، بالابر را با تناژ بالاتر از مقدار نیاز تهیه میکنند. این کار برای ضریب ایمنی بالاتر و کاهش فرسایش جرثقیل در طول زمان انجام میشود.
جرثقیل سقفی برقی، سازه ای است جهت جابجایی و حمل بار در محوطههای سالنها ، انبارها و … که متشکل از دو ریل موازی است که به حالت افقی تعبیه میشوند و جرثقیل سقفی برقی در حالات مختلف بر روی آن حرکت میکند. قابل توجه است که در خرید جرثقیل سقفی، وجود پل برقی این امکان را به جرثقیل میدهد تا با توجه به حرکت افقی ، بار را بهصورت عمودی بالا و پایین کند ، در جهات طولی جابجا کند که این کار بر عهده کالسکه سوار شده برا این پل است.
شرایط استفاده جرثقیل سقفی
جرثقیل سقفی تک پل در مکانهایی کاربرد دارد که مکان مورد نظر از نظر ابعاد کوچک باشد زیرا این نوع از جرثقیل دارای دهانه کوتاه است ، هم چنین تفاوت دیگر آن با جرثقیل سقفی دو پل این است که دارای وزن سبک و کمتری میباشد.
مراحل نصب و راهاندازی این جرثقیل به راحتی انجام میگیرد و جداسازی قطعات آن به سادگی انجام میپذیرد. تمامی موارد ذکر شده باعث خواهد شد تا زمانی که جرثقیلهای سقفی تک پل برای انجام کار صرف میکند افزایش یافته و در نتیجه طول بکشد که این میتواند از ملاکهای مهم برای خرید جرثقیل سقفی با توجه به شرایط مورد نظر باشد. جرثقیل سقفی دو پل از این قابلیت برخوردار است که در محیطهای بزرگ و فروشگاه و کارگاههای بزرگ حتی در طبقات بالا نیز مورد استفاده قرار بگیرد.
جرثقیلهای سقفی برای جابجایی بارهایی با ظرفیت های سنگین و طول بزرگ کاربرد زیادی خواهد داشت. جرثقیل سقفی تک پل به نسبت جرثقیل سقفی دو پل به طور گستردهتر مورد استفاده است.
در رابطه با هزینهای که برای تولید این دو نوع جرثقیل صرف میشود، مهمترین عوامل عبارتند از حجم بار و طول جرثقیل. در جرثقیل سقفی تک پل طول و ظرفیت کمتر از جرثقیل سقفی دو پل خواهد بود. به همین دلیل مواد، فن آوری، کار و زمان تولید جرثقیل سقفی تک پل کمتر از جرثقیل سقفی دو پل خواهد بود. در کل هزینهای که برای ساخت و خرید جرثقیل سقفی تک پل صرف میشود پایینتر از نوع جرثقیل سقفی دو پل خواهد بود.
بلند کردن بار توسط جرثقیل سقفی
برای این بخش باید دو مورد مهم را بررسی کنیم. در مرحله اول اینکه بار در چه ارتفاعی از دستگاه جرثقیل سقفی قرار دارد و دوم اینکه در چه ارتفاعی نسبت به جرثقیل قرار میگیرد.
به صورت کلی طول زنجیری که با بالابر خریداری میکنید، بسیار مهم است. زیرا در صورت کوتاه بودن زنجیر، امکان اضافه کردن زنجیر به آن وجود ندارد و باید زنجیر به صورت کامل تعویض شود که هزینه سنگینی را در بر خواهد داشت؛ ولی اگر در ابتدای خرید زنجیر کافی تهیه کنید، هزینه قابل توجهای را متحمل نخواهید شد.
حین خرید بهتر است ۵۰ سانت الی ۱ متر زنجیر اضافه تر تهیه کنید.
سرعت جرثقیل سقفی
سرعت بالابردن (lifting speed) از مشخصههایی است که از دید خریداران خیلی مورد توجه نیست ولی بسیار حیاتی و ضروری است. برای انتخاب سرعت بالابردن جرثقیل سقفی بهتر است که از کارشناسان مشاوره بگیرید. سرعتهای معمول از ۲ فوت بر دقیقه تا ۱۶ فوت بر دقیقه هستند که سرعتهای بالاتر تا ۱۰۰ فوت بر دقیقه نیز تولید شده است.
سرعت بالابردن به عوامل متعددی بستگی دارد. عامل اصلی ایمنی است. برخی از عواملی که بایستی برای تعیین سرعت مورد نیاز بالابر بررسی شوند عبارتند از: نحوه برداشت بار، شکنندگی، شوکپذیری بار و شرایط محیطی…
برق ورودی جرثقیل سقفی
برق ورودی نیز پارامتر بسیار مهمی در تهیه جرثقیل سقفی است. نوع و مقدار ولتاژ ورودی جرثقیل را باید قبل از خرید تعیین کنیم. در صورت استفاده از جرثقیل با ولتاژ غیر مناسب، احتمال سوختن موتور الکتریکی جرثقیل وجود دارد.
ولتاژ کلید کنترل جرثقیل سقفی
ولتاژ کنترل، ولتاژ خروجی از جرثقیل در مدار کنترل است. به زبان سادهتر مقدار ولتاژی است که در کلید اپراتوری جرثقیل جریان دارد. این مقدار ۱۱۵ ولت یا ۲۴ ولت میتواند باشد. در صورت امکان ولتاژ ۲۴ ولت به دلایل ایمنی بهتر است.
طول کابل آویز کنترل جرثقیل سقفی
طول کابل آویز کنترل، طول کابل کنترلی است که از بالابر تا کلید فرمان آویزان شده است. طول این کابل با توجه به محل قرارگیری کنترل نسبت به بالابر تغییر میکند. در موارد خاص احتمال کاهش یا افزایش طول کابل وجود دارد. مثلا ممکن است جرثقیل وسیلهای را از کانال به عمق ۱۰ متر به بیرون بیاورد ولی اپراتور روی سطح زمین باشد. یعنی تفاوت طول زنجیر با کابل آویز کنترل ۱۰ متر است. ولی بهصورت استاندارد ارتفاع کابل کنترل ۱۰۰ ال ۱۲۰ سانتیمتر کمتر از طول زنجیر انتخابی شماست. به عبارتی دیگر در ارتفاع ۱۰۰ الی ۱۲۰ سانتیمتری از زمین قرار میگیرد.
نوع آویز جرثقیل سقفی
آویز محل اتصال جرثقیل سقفی به پل حمال بار یا ترولی است. به صورت کل دو نوع آویز برای جرثقیلهای سقفی در نظر گرفته میشود. نوعی از آویزها دارای شفت (shaft) هستند و نوعی دیگر از طریق هوک (hook) به محل تعبیه شده متصل میشوند. اتصال از طریق هوک هم به دو صورت هوک ثابت و هوک با قابلیت چرخش است. برای محلهایی که نیاز به اتصال با هوک است و چرخاندن بار نیاز نیست، بهتر است که از نوع هوک ثابت استفاده شود.
ترولی جرثقیل سقفی
انواع مختلفی از ترولی وجود دارد که با توجه به شرایط کاری، نوع پل جرثقیل و هزینه میتواند متفاوت باشد. مطرحترین ترولیها به صورت زیر هستند:
ترولی ساده: این ترولی مستقیما توسط اپراتور و با استفاده از سیم یا طناب آویز در طول ریل قابل جابجایی است. استفاده از این نوع ترولی برای وزنهای کم و در کارگاهها کوچک معمول است.
ترولی زنجیری: این نوع ترولی دارای یک ست گیربکس ساده است که با حرکت دادن زنجیر و چرخیدن فولی موجود در سر چرخدندهها، ترولی در مسیر ریل حرکت میکند. ترولیهای زنجیری هم برای وزن های کم و مقدار حرکت کم توصیه میشوند و کار کردن با آنها به نسبت کار با ترولیهای دستی سادهتر است.

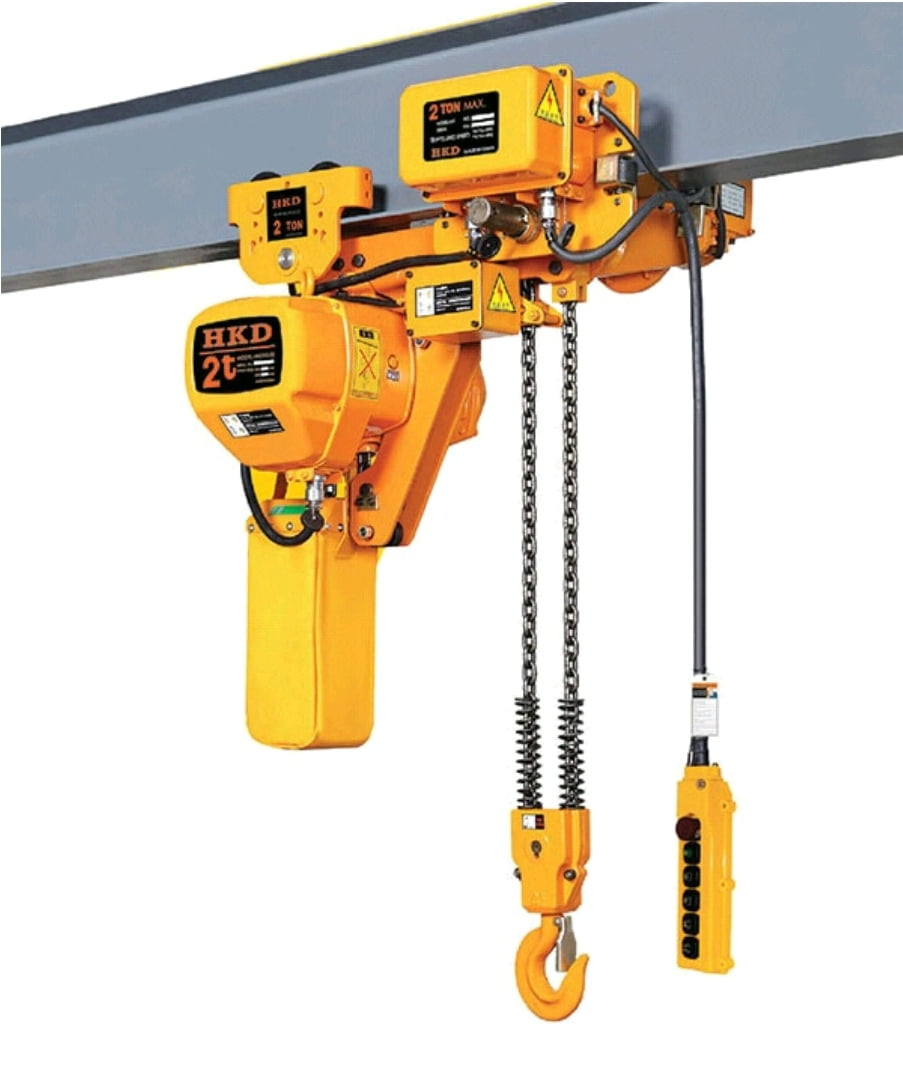

ترولی برقی: این نوع ترولی بهترین و راحتترین نوع ترولی در استفادههای متعدد است. ترولیهای برقی دارای موتور و گیربکس جداگانه بر روی خود هستند که امکان حرکت در طول ریل را به راحتی با فشردن یک دکمه امکانپذیر میکنند. سرعت حرکت ترولی برقی پارامتر تاثیرگذاری در ایمنی محل کار شماست. برای وزنهای سنگین از سرعتهای کمتر حرکت ترولی استفاده میکنند. کنترل حرکت ترولیهای برقی به دو صورت کلید جداگانه و یا کلید مشترک با بالابر موجود هستند.
نوع پروفیل بوم جرثقیل
بهصورت کلی سه نوع پروفیل برای بوم (Beam) جرثقیل وجود دارد.
پروفیل (تیرآهن) I: این نوع پروفیل که به نام های H و یا I شناخته میشوند دارای دو نوع S section و W section هستند. طبق عکس بالا که تصویری از مقطع تیر آهنهای H از دو نوع مختلف هستند، مشاهده میکنید که در نوع W لبههای Flange کاملا موازی هستند ولی در نوع S این لبهها به صورت ناموازی و در داخل دارای شیب میباشند. مقدار لبه مناسب در دو نوع S و W متفاوت هستند.
WF-Beam: این نوع پروفیلها که از نوع I یا H گرانتر هستند، مخصوص استفاده در جرثقیل ساخته میشوند. این پروفیل ها دارای سه بخش متفاوتاند که به وسیله جوشکاری نفوذی، به هم متصل میشوند. بخش پایینی که بیشترین فشار را تحمل میکند از فولادهای پرکربن با استحکام بالا و سختی بالا تولید میشوند که بر اثر حرکت ترولی و اصکاک با چرخهای آن، دچار خوردگی سایشی نشوند. بخش Web و Flange از فولادهای معمول و به صورت تسمههای صاف به بخش پایینی جوشکاری میشوند.
تنوع برای خرید جرثقیل سقفی برقی
جرثقیل سقفی برقی دارای تنوع محصولی بسیاری است که در این قسمت به معرفی انواع آن پرداختهایم.
جرثقیل سقفی دروازهای
این نوع جرثقیل که بیشتر در فضاهای باز نصب میشوند و در مکانهای چون کارخانجات سنگبری و این دسته مکانها مورد استفاده قرار میگیرند .که اجزای تشکیل دهنده آن از یک تیرک افقی مشبک و یا غیر مشبک و همچنین پایههای ۲ یا ۴ پایه و دستگاههای جانبی چون قرقره و کابل و .. تشکیل میشوند.
جهات حرکت در جرثقیلها طولی و عرضی و عمودی است که در دو نوع تک پل و دو پل میباشد و مقدار تناژ جابجایی مواد در این جرثقیلهای سقفی برقی تا ۳۰ تن ظرفیت و با دهانههای تا ۷۰ متر طول ساخته میشوند.
جرثقیل سقفی نیم دروازهای
نوع دیگری برای خرید جرثقیل سقفی برقی است که از نظر عملکردی مشابه جرثقیل دروازهای است با این تفاوت که شعاع کاری در این سازه بیشتر است و همچنین توانایی و قدرت حمل در جرثقیل نیم دروازهای به کمتر است. از قابلیتهای شاخص جرثقیل نیم دروازهای میتوان به زاویه گردش تیرک اشاره کرد که با زاویه ۱۸۰ درجه و در نمونههای تا ۳۶۰ درجه است و قرقره در این سازه هم بصورت برقی و هم بصورت دستی کار میکند.
جرثقیل سقفی دروازهای بازویی
این نوع جرثقیل که بیشتر در محیطهای سالنها ، انبارها و خطوط ساخت ماشینآلات در نظر گرفته میشوند. از قابلیتهای چون چرخش تا ۱۸۰ درجه به صورت دستی بوده و همچنین طول بازویی با ۶ متر میباشد. جرثقیل دروازه ای بازویی ظرفیتی تا ۵ تن را داشته. برای اماکنی که از نظر اجرای فونداسیون مشکلی نداشته میتوان تا تناژ ۱۰ تن را نیز طراحی کرد.

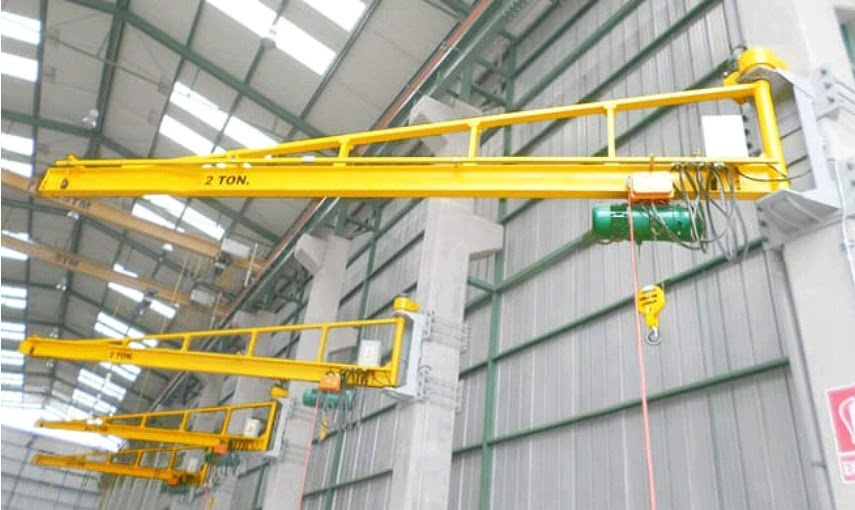

جرثقیل سقفی دیواری
نوع دیگری برای خرید جرثقیل سقفی برقی است که بسیار پرکاربرد در اماکن بسته مانند مونتاژ ماشینآلات و … میباشد. ظرفیت بار تا ۵ تن ، قابلیت نصب بر بالابرهای زنجیری و سیم بکسلی ،سرعت حرکت مختلف، قابلیت نصب در هر ارتفاع، قابلیت حرکت در ۶ جهت و… از قابلیتهای مناسب برای خرید جرثقیلهای سقفی برقی میباشد.
جرثقیل برقی کارگاهی
جرثقیل برقی کارگاهی دستگاهی است که در اماکن سربسته به ویژه در تعمیرگاهها استفاده میشود و بصورت ثابت نصب می شود و برای جابجایی و حمل بارهایی که در محدوده وزنی ۲ تن تا ۳ تن بوده و برای تخلیه بار مطلوب میباشد. از امکاناتی که جرثقیل کارگاهی دارد ، می توان به جکهای هیدرولیکی اشاره کرد که موجب سهولت در جابجایی و تخلیه بار و… با کنترل کامل میباشد.
با توجه با قابلیتهای که این نوع جرثقیلها دارند و همچنین راهاندازی و نصب آسان آنها دارای مدلهای مختلفی میباشند. از جمله اینها جرثقیل سقفی کارگاهی، جرثقیل کارگاهی زنجیری، کارگاهی دستی و جرثقیلهای کارگاهی برقی میباشند که هر کدام متناسب با میزان بار قادر به جابجایی وسایل گوناگون هستند که از چند دستگاه ساده در کنار هم به وجود آمدهاند و این باعث شده که به عنوان یک مزیت مکانیکی محسوب شوند.
عمده کاربرد این نوع جرثقیل ها بیشتر برای بلند کردن و جابجایی آن دسته از بارهای بوده که در بر روی پالت نباشند ، یعنی برای حمل بارهای که بر روی زمین قرار دارند استفاده میشوند، به این صورت که بار را به قلاب آن آویزان و بلند کرد. وقتی بار بین پایه.های جرثقیل برقی کارگاهی قرار میگیرد وبا زنجیر یا تسمه به قلاب وصل میشود، باید به این نکته توجه داشت که هر چقدر دکل از مرکز پایهها به سمت انتهای جرثقیل برقی کارگاهی نزدیک شود قدرت دستگاه کمتر می.شود و باید وزن آن را کمتر کرد.حداکثر ارتفاع بالا رونده در جرثقیل برقی کارگاهی ۲٫۵ الی ۳ متر بوده و وزن دستگاه تا۲۵۰ کیلوگرم متغیر است.
ویژگیهای جرثقیل برقی کارگاهی
جرثقیل برقی کارگاهی در حالت استاندارد و برای برخی نمونهها دارای ۶ چرخ است.
بوم آنها میتواند قابل تنظیم توسط کاربر باشد.
پایههای آنها را میتوان باز و بسته (تا و جمع) کرد.
راندمان کاری آنها در بالا بردن اجسام بین تناژ ۲ تن الی ۳ تن است.
مجهز به پمپ هیدرولیکی دستی نیز هستند.
قابلیت تخیله کن سریع را نیز دارا میباشند.
نتیجهگیری
در این مقاله ما سعی کردیم تمام اطلاعاتی که در مورد جرثقیل سقفی بود را در اختیار شما عزیزان قرار دهیم تا با در اختیار داشتن این اطلاعات بتوانید انتخاب درستتری نسبت به شرایط خود داشته باشید. بازرگانی محمود قراچورلو وارد کننده جرثقیل سفقی در تناژ و با برندهای مختلف ازجمله ژاپنی، چینی، آلمانی است. این محصول از مواد با کیفیت بالا ساخته شده است تا در سالهای آینده در خدمت شما باشد. با استفاده از تکنولوژی روز و با توجه به مشتریان طراحی شده است. بازرگانی محمود قراچورلو نیازهای شما را برآورده میکند و کیفیت عالی را با هزینه مقرون به صرفه ارائه میدهد.
